إن بناء نظام تخزين طاقة فعال وناجح يعتمد في المقام الأول على فهم الأساسيات الكهربائية، ولعل أهم هذه الأساسيات هو فهم كيفية توصيل البطاريات على التوالي والتوازي. سواء كنت تقوم بتأسيس نظام طاقة شمسية لمنزلك، أو تحضير بنك بطاريات لعربة سكن متنقلة (RV)، أو حتى تجهيز نظام طاقة احتياطي (UPS) لحماية الأجهزة من انقطاع التيار الكهربائي، فإن الطريقة التي تربط بها البطاريات معاً ستحدد الكفاءة، القدرة، والجهد الإجمالي لنظامك.
في هذا الدليل الشامل، سنأخذك في رحلة مفصلة خطوة بخطوة لنفهم معاً الفروق الجوهرية بين التوصيل على التوالي والتوازي، متى نستخدم كل طريقة، وكيف نقوم بالتوصيل بشكل آمن يضمن أطول عمر افتراضي ممكن للبطاريات.
المفاهيم الأساسية قبل البدء: الجهد (الفولت) والسعة (الأمبير)
قبل الغوص في تفاصيل الربط، يجب أن نتفق على مصطلحين رئيسيين ستجدهما مطبوعين على أي بطارية:
-
الجهد (Voltage – V): يُقاس بالفولت، ويمكن تشبيهه بقوة ضغط الماء داخل الأنابيب. كلما زاد الفولت، زادت قوة الدفع الكهربائي. (مثال: بطارية 12V).
-
السعة (Capacity – Ah): تُقاس بالأمبير-ساعة، وتمثل كمية الطاقة المخزنة في البطارية، أو بعبارة أخرى، حجم خزان الماء. كلما زاد الأمبير، زادت المدة التي يمكن للبطارية أن تشغل فيها الأجهزة. (مثال: بطارية 100Ah).
الهدف الأساسي من فهم كيفية توصيل البطاريات على التوالي والتوازي هو التحكم في هذين المتغيرين لتلبية احتياجات النظام الخاص بك وتحديداً احتياجات جهاز العاكس (Inverter).

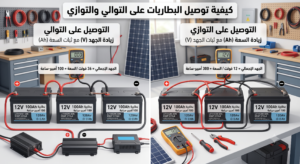

توصيل البطاريات على التوالي (Series Connection)
الربط على التوالي هو الطريقة المستخدمة عندما تحتاج إلى زيادة جهد النظام (الفولت) مع الحفاظ على نفس سعة البطاريات (الأمبير).
كيف يعمل الربط على التوالي؟
تتم هذه العملية ببساطة عن طريق توصيل القطب الموجب (+) للبطارية الأولى بالقطب السالب (-) للبطارية الثانية. ثم تأخذ القطب السالب المتبقي من البطارية الأولى والقطب الموجب المتبقي من البطارية الأخيرة لربطهما بالنظام (مثل الانفرتر أو جهاز الشحن).
القاعدة الذهبية للتوالي:
-
الجهد (V): يُجمع.
-
السعة (Ah): تبقى كما هي.
مثال عملي مفصل
تخيل أن لديك بطاريتين، كل واحدة منهما بجهد 12 فولت وسعة 150 أمبير.
عند ربطهما على التوالي:
-
الجهد الإجمالي: 12 فولت + 12 فولت = 24 فولت.
-
السعة الإجمالية: تبقى 150 أمبير.
متى نستخدم التوصيل على التوالي؟
يُستخدم التوصيل على التوالي بشكل واسع في أنظمة الطاقة الشمسية المنزلية التي تتطلب جهداً عالياً للتشغيل. معظم الانفرترات (العواكس) الكبيرة تعمل بجهد 24 فولت أو 48 فولت لتقليل الفقد في الطاقة وتقليل سماكة الأسلاك المطلوبة للتيار العالي. من خلال تطبيق كيفية توصيل البطاريات على التوالي والتوازي بذكاء، ستتمكن من مطابقة جهد بنك البطاريات مع متطلبات الانفرتر الخاص بك بكل سهولة.
توصيل البطاريات على التوازي (Parallel Connection)
على العكس تماماً من التوالي، يُستخدم التوصيل على التوازي عندما يكون هدفك هو زيادة سعة النظام (الأمبير) ليعمل لفترة أطول، مع الحفاظ على نفس مستوى الجهد (الفولت).
كيف يعمل الربط على التوازي؟
في هذه الطريقة، تقوم بتوصيل الأقطاب المتشابهة معاً؛ حيث يتم ربط القطب الموجب (+) للبطارية الأولى بالقطب الموجب (+) للبطارية الثانية، والقطب السالب (-) للبطارية الأولى بالقطب السالب (-) للبطارية الثانية. ثم يتم أخذ خط موجب وخط سالب من الأطراف النهائية لتوصيلهما بالنظام.
القاعدة الذهبية للتوازي:
-
الجهد (V): يبقى كما هو.
-
السعة (Ah): تُجمع.
مثال عملي مفصل
لنفترض أن لديك نفس البطاريتين (12 فولت و 150 أمبير).
عند ربطهما على التوازي:
-
الجهد الإجمالي: يبقى 12 فولت.
-
السعة الإجمالية: 150 أمبير + 150 أمبير = 300 أمبير.
متى نستخدم التوصيل على التوازي؟
هذا التوصيل مثالي للأنظمة الصغيرة التي تعمل بجهد منخفض (مثل 12 فولت) وتستخدم في الإضاءة المستمرة، أنظمة المراقبة، وعربات التخييم. الهدف هنا هو الحصول على فترة تشغيل مضاعفة (Run Time) دون الحاجة لتغيير الأجهزة التي صُممت لتعمل على 12 فولت.
التوصيل المختلط (توالي وتوازي معاً)
في المشاريع الكبيرة، وخاصة أنظمة الطاقة الشمسية المتقدمة التي تقوم بتشغيل منازل كاملة، لا يكفي التوالي وحده ولا التوازي وحده. هنا يأتي دور “التوصيل المختلط” (Series-Parallel).
كيف ولماذا نستخدم الربط المختلط؟
يتيح لك هذا الربط مضاعفة الجهد والسعة معاً في نفس الوقت. يتطلب هذا النظام 4 بطاريات كحد أدنى.
خطوات التنفيذ:
-
تقوم بتقسيم البطاريات إلى أزواج.
-
تربط كل زوج على التوالي لرفع الجهد.
-
ثم تقوم بربط الأزواج معاً على التوازي لرفع السعة.
مثال:
لديك 4 بطاريات (12 فولت، 100 أمبير).
-
نربط البطارية (1) و (2) على التوالي = سلسلة أولى (24 فولت، 100 أمبير).
-
نربط البطارية (3) و (4) على التوالي = سلسلة ثانية (24 فولت، 100 أمبير).
-
نربط السلسلة الأولى والثانية على التوازي.
-
النتيجة النهائية: بنك بطاريات بجهد 24 فولت وسعة 200 أمبير.
إجادة كيفية توصيل البطاريات على التوالي والتوازي معاً يمنحك مرونة هائلة لتصميم نظام تخزين يناسب أدق تفاصيل استهلاكك الكهربائي.
مقارنة شاملة بين التوصيل على التوالي والتوازي
لتسهيل الفهم، نلخص لك الفروقات الأساسية في هذا الجدول المقارن:
| وجه المقارنة | التوصيل على التوالي (Series) | التوصيل على التوازي (Parallel) |
| التأثير على الجهد (الفولت) | يزداد (تُجمع الفولتات) | يبقى ثابتاً كما هو للبطارية الواحدة |
| التأثير على السعة (الأمبير) | تبقى ثابتة كما هي للبطارية الواحدة | تزداد (تُجمع الأمبيرات) |
| طريقة الربط | موجب إلى سالب (+ إلى -) | موجب إلى موجب، وسالب إلى سالب |
| الاستخدام الشائع | أنظمة 24V و 48V وانفرترات الطاقة الشمسية الكبيرة | أنظمة 12V، سيارات التخييم، والإضاءة الطويلة |
| التأثير عند تعطل بطارية | ينقطع التيار عن النظام بأكمله (مثل اللمبات القديمة) | يستمر النظام بالعمل لكن بسعة إجمالية أقل |
نصائح ذهبية قبل ربط بنك البطاريات
عملية توصيل البطاريات ليست مجرد ربط أسلاك عشوائي، بل هي هندسة دقيقة. لتجنب تلف البطاريات أو حدوث حرائق (لا قدر الله)، اتبع هذه القواعد بصرامة:
-
تطابق المواصفات: تجنب تماماً ربط بطاريات مختلفة السعة (مثل 100Ah مع 200Ah) أو مختلفة الجهد (مثل 12V مع 24V) سواء على التوالي أو التوازي. سيؤدي ذلك إلى اختلال في الشحن وتلف البطاريات سريعاً.
-
توحيد العمر الافتراضي: لا تخلط بطاريات قديمة مستهلكة مع بطاريات جديدة. البطارية القديمة ستسحب طاقة الجديدة وتقلل من كفاءة البنك بأكمله.
-
استخدام كابلات مناسبة: في حالة ربط البطاريات على التوازي، السعة تزيد، مما يعني مرور تيار (أمبير) أعلى. تأكد من استخدام كابلات غليظة مخصصة للبطاريات لتتحمل الحرارة والتيار العالي دون الانصهار.
-
تساوي أطوال الأسلاك: عند التوصيل على التوازي، احرص على أن تكون الكابلات التي تربط البطاريات ببعضها متساوية في الطول والسمك لضمان سحب طاقة متساوٍ من جميع البطاريات.
-
استخدم القواطع والفيوزات: لحماية نظامك وانفرتر الطاقة، ركب قاطع تيار مستمر (DC Breaker) أو فيوز بين بنك البطاريات والانفرتر لتفادي تلف الأجهزة في حال حدوث تماس كهربائي.
FAQ
1. هل يمكنني ربط بطارية 12 فولت مع بطارية 6 فولت؟
لا، يُمنع تماماً ربط بطاريات ذات جهد مختلف في نفس البنك. هذا سيؤدي إلى شحن زائد للبطارية الأصغر وتلفها فوراً، وقد يتسبب في خطر نشوب حريق.
2. ماذا يحدث إذا تم ربط بطاريات بسعات مختلفة (أمبير مختلف) على التوالي؟
عند التفريغ والشحن، ستفرغ البطارية ذات السعة الأقل بشكل أسرع، وستتعرض لشحن مفرط عند إعادة الشحن. سيحكم بنك البطاريات بأكمله أداء البطارية الأضعف، مما يقلل من كفاءة النظام وعمره الافتراضي.
3. أيهما أفضل لأنظمة الطاقة الشمسية: التوالي أم التوازي؟
لا يوجد “أفضل” بشكل مطلق، بل يعتمد الأمر على “الانفرتر” (العاكس). إذا كان الانفرتر يعمل بنظام 24 أو 48 فولت، ستحتاج للتوالي. الأنظمة ذات الجهد العالي (التوالي) تكون عادة أكثر كفاءة لأنها تقلل من حجم الكابلات المطلوبة وتقلل الفاقد الحراري.
4. هل ربط البطاريات على التوازي يزيد من سرعة الشحن؟
لا، بل العكس. بما أن السعة الإجمالية (الأمبير) قد زادت عند الربط على التوازي، فإن بنك البطاريات سيحتاج إلى وقت أطول ليمتلئ تماماً إذا كنت تستخدم نفس الشاحن، أو ستحتاج إلى منظم شحن أكبر لتوفير تيار شحن أعلى.
5. ما هو الحد الأقصى لعدد البطاريات التي يمكن ربطها على التوازي؟
بشكل عام، لا يُنصح بربط أكثر من 3 إلى 4 بطاريات على التوازي. زيادة العدد عن هذا الحد يؤدي إلى صعوبة الموازنة الذاتية للبطاريات أثناء الشحن والتفريغ، مما يقصر من عمرها. إذا احتجت لسعة أكبر، يفضل استخدام التوصيل المختلط.
6. هل التوصيل الخاطئ يمكن أن يسبب انفجار البطارية؟
نعم. إذا قمت بعمل دائرة قصر (Short Circuit) كأن توصل القطب الموجب والسالب لنفس البطارية ببعضهما، أو قمت بربط الأقطاب بشكل خاطئ تماماً دون قواطع حماية، فقد يؤدي ذلك إلى شرر قوي، انصهار الأسلاك، وانفجار البطارية نتيجة لتراكم الغازات.
Conclusion
في النهاية، إتقان كيفية توصيل البطاريات على التوالي والتوازي هو حجر الأساس لأي مهتم بقطاع الطاقة المتجددة وأنظمة الطاقة البديلة. فهمك لهذه القواعد لا يضمن فقط عمل الأجهزة بكفاءة، بل يضمن أيضاً الحفاظ على استثمارك المالي في البطاريات لأطول فترة ممكنة وتجنب الأعطال المكلفة.
تذكر دائماً أن التوالي يرفع الفولت، والتوازي يرفع الأمبير، والالتزام بشروط السلامة من حيث تطابق البطاريات وسماكة الكابلات هو الفيصل بين نظام طاقة احترافي ونظام معرض للانهيار. خطط لاحتياجاتك بعناية، اقرأ مواصفات الانفرتر الخاص بك، ثم اختر طريقة التوصيل التي تحقق لك أفضل أداء كهربائي.
