تعتبر منظومات الطاقة الشمسية استثماراً ذكياً ومستداما لتوليد الكهرباء النظيفة، لكن نجاح هذا الاستثمار يعتمد بشكل كامل على التوافق الدقيق بين مكونات المنظومة. وبين الألواح الشمسية والبطاريات، يقف جهاز صغير لكنه يمثل “العقل المدبر” للنظام بأكمله؛ إنه منظم الشحن الشمسي.

عند البدء في تصميم أو تطوير منظومتك الشمسية، ستواجه دائماً سؤالاً جوهرياً يتردد بين المهندسين والفنيين: ما الفرق بين PWM و MPPT؟ وأي التقنيتين تضمن لك أقصى استفادة من كل واط تنتجه ألواحك الشمسية دون إهدار أموالك؟

في هذا الدليل المفصل، سنأخذك في رحلة تقنية مبسطة وشاملة لفهم كيفية عمل كل تقنية، ومميزاتها وعيوبها، مع مقارنة عملية مدعمة بالأرقام لمساعدتك في اتخاذ القرار الصحيح لمنظومتك.

ما هو منظم الشحن الشمسي؟ ولماذا يعتبر قلب المنظومة الشمسية؟

منظم الشحن الشمسي (Solar Charge Controller) هو جهاز إلكتروني يُركب بين الألواح الشمسية وبنك البطاريات. وظيفته الأساسية هي التحكم في كمية الجهد (الفولت) والتبار (الأمبير) المتدفقين من الألواح إلى البطاريات.

بدون منظم الشحن، قد تستمر الألواح الشمسية في ضخ الجهد الكهربائي إلى البطاريات حتى بعد امتلائها، مما يؤدي إلى زيادة الشحن (Overcharging)، وهو ما يتسبب في تبخر سوائل البطارية، وارتفاع حرارتها، وتلفها بشكل دائم في وقت قصير.

بالإضافة إلى حماية البطاريات من الشحن الزائد، يمنع منظم الشحن أيضاً ارتداد التيار الكهربائي من البطاريات إلى الألواح خلال ساعات الليل، ويضمن تنفيذ مراحل الشحن العلمية الصحيحة (الشحن السريع Bulk، الشحن الامتصاصي Absorption، والشحن التعويضي Float).

منظمات الشحن بتقنية PWM: المبادئ، المميزات، والعيوب

تقنية PWM هي اختصار لـ Pulse Width Modulation أو (تعديل عرض النبضة). تُعد هذه التقنية هي الجيل الأقدم والأبسط في عالم منظمات الشحن الشمسية، لكنها لا تزال تحظى بشعبية واسعة في التطبيقات الصغيرة نظراً لبساطتها وانخفاض تكلفتها.

كيف تعمل تقنية PWM؟

يعمل منظم PWM كـ “مفتاح إلكتروني ذكي” يربط الألواح الشمسية بالبطاريات مباشرة. عندما تبدأ البطارية في الامتلاء، يقوم المنظم بتقطيع التيار المتدفق على شكل نبضات كهربائية سريعة، ويقلل عرض هذه النبضات تدريجياً حتى تصل البطارية إلى جهد الشحن الكامل.

النقطة الفنية الأهم في عمل منظم PWM هي أنه يجبر الألواح الشمسية على العمل بنفس جهد البطارية. على سبيل المثال:

• إذا كان لديك لوح شمسي ينتج جهداً قدره 18 فولت وتياراً قدره 5 أمبير (بقوة إجمالية 90 واط).

• وكانت البطارية المتصلة بالمنظم تعمل بجهد 12 فولت.

• فإن منظم PWM سيقوم بخفض جهد اللوح إلى حوالي 13 فولت (ليناسب جهد شحن البطارية) مع بقاء التيار عند 5 أمبير.

• النتيجة: الطاقة الفعلية المستفادة هي (13 فولت × 5 أمبير = 65 واط فقط)، مما يعني خسارة ما يقارب 28% من طاقة اللوح الشمسي في صورة حرارة مهدورة.

متى يكون اختيار منظم PWM هو الحل الأنسب؟

• الأنظمة الشمسية الصغيرة جداً: مثل أنظمة الإنارة الليلية، وتشغيل كاميرات المراقبة، أو شحن الهواتف في الرحلات والتخييم.

• عندما يكون جهد الألواح مطابقاً لجهد البطارية: أي عند استخدام ألواح 12 فولت مع بطاريات 12 فولت، أو ألواح 24 فولت مع بطاريات 24 فولت.

• الميزانيات المحدودة: عندما تكون تكلفة زيادة لوح شمسي إضافي لتعويض الفاقد أرخص من شراء منظم متطور.

أبرز مميزات منظمات PWM

• سعر اقتصادي منخفض: مناسب جداً للمشاريع الصغيرة والميزانيات المحدودة.

• عمر افتراضي طويل: لا يحتوي على دوائر معقدة أو مكونات إلكترونية حساسة، مما يقلل من احتمالية تعطله.

• سهولة التركيب والإعداد: لا يحتاج إلى برمجة معقدة أو خبرة هندسية عميقة لتشغيله.

أبرز عيوب منظمات PWM

• كفاءة منخفضة: يتم إهدار بين 20% إلى 30% من الطاقة المنتجة من الألواح الشمسية.

• قيود على التوصيل: لا يمكنك توصيل ألواح شمسية بجهد مرتفع (مثل ألواح 400 واط أو 550 واط التي تتجاوز 40 فولت) لشحن بطارية 12 فولت، لأن الفاقد سيكون ضخماً جداً.

• تأثر شديد بالحرارة: تنخفض كفاءته بشكل ملحوظ في الأيام الغائمة أو خلال فصول الشتاء.

منظمات الشحن بتقنية MPPT: المبادئ، المميزات، والعيوب

تقنية MPPT هي اختصار لـ Maximum Power Point Tracking أو (تتبع نقطة الطاقة القصوى). تُعد هذه التقنية هي الخيار الاحترافي والحديث في أنظمة الطاقة الشمسية، حيث تم تصميمها خصيصاً لمعالجة عيوب تقنية PWM واستخلاص كل واط ممكن من الألواح.

كيف تعمل تقنية MPPT؟

يحتوي منظم MPPT على معالج ذكي ومحول جهد مستمر (DC-DC Converter). يقوم المعالج بمسح جهد وتيار الألواح الشمسية بشكل مستمر وسريع جداً لتحديد “نقطة الطاقة القصوى”، وهي النقطة التي ينتج عندها اللوح أعلى حاصل ضرب للجهد في التيار (الواط).

بدلاً من إهدار الجهد الزائد كما يفعل منظم PWM، يقوم منظم MPPT بتحويل الجهد الزائد إلى تيار إضافي لشحن البطارية، محتفظاً بالقدرة الإجمالية (الواط) كاملة تقريباً بعد خصم فاقد تحويل بسيط جداً لا يتعدى 2% إلى 3%.

تطبيق عملي بالأرقام لعمل منظم MPPT

دعنا نستخدم نفس المثال السابق لنرى الفرق:

• لديك لوح شمسي ينتج 18 فولت وتيار 5 أمبير (القدرة الإجمالية 90 واط).

• البطارية بحاجة إلى جهد 13 فولت للشحن.

• يقوم منظم MPPT بأخذ الـ 90 واط كاملة، ويخفض الجهد إلى 13 فولت، وفي المقابل يرفع التيار إلى حوالي 6.9 أمبير (90 واط ÷ 13 فولت = 6.9 أمبير).

• النتيجة: زيادة في تيار الشحن بنسبة تصل إلى 38% مقارنة بمنظم PWM، وشحن أسرع للبطارية دون أي هدر في الطاقة.

تأثير درجة الحرارة وكفاءة تحويل الجهد

تتميز ألواح الطاقة الشمسية بخصيصة فيزيائية مهمة: في الأيام الباردة والشتوية، يرتفع الجهد الخارج من اللوح الشمسي بشكل ملحوظ بينما يقل التيار قليلاً.

• منظم PWM لا يستفيد إطلاقاً من هذا الجهد المرتفع في الشتاء، بل يتخلص منه.

• منظم MPPT يستغل هذا الجهد المرتفع ويحوله إلى تيار شحن إضافي، مما يجعله يتفوق في فصل الشتاء والأيام الغائمة بكفاءة تزيد بنسبة 25% إلى 30% عن منظمات PWM.

متى يكون اختيار منظم MPPT استثماراً ضرورياً؟

• الأنظمة المنزلية والتجارية المتوسطة والكبيرة: حيث تكون تكلفة الألواح والبطاريات مرتفعة، وتكون هناك حاجة لاستغلال كل واط منتج.

• عند استخدام ألواح شمسية كبيرة (High Voltage Panels): مثل ألواح 450 واط أو 550 واط المنتشرة حالياً في الأسواق والتي تعمل بجهد يتراوح بين 40 إلى 50 فولت.

• المناطق ذات الطقس المتقلب أو البارد: حيث تبرز ميزة تتبع نقطة الطاقة القصوى بوضوح عند تغير الإشعاع الشمسي والحرارة.

• عند وجود مساحة محدودة لتركيب الألواح: عندما لا تملك مساحة لزيادة عدد الألواح، فإن الخيار الوحيد لزيادة إنتاج الطاقة هو رفع كفاءة التحويل عبر منظم MPPT.

أبرز مميزات منظمات MPPT

• كفاءة استخلاص طاقة فائقة: تصل كفاءة التحويل إلى 98%، مما يزيد إنتاج المنظومة بنسبة تتراوح بين 20% إلى 30%.

• مرونة عالية في تصميم المصفوفات الشمسية: يسمح بتوصيل الألواح على التوالي (Series Connection) لرفع الجهد وتقليل سمك الكابلات لمسافات طويلة دون خسارة الطاقة.

• أداء ممتاز في الإضاءة الضعيفة: يعمل بكفاءة عالية في الصباح الباكر، وقبل الغروب، وفي الأيام الغائمة.

أبرز عيوب منظمات MPPT

• التكلفة الابتدائية المرتفعة: سعره أعلى من منظمات PWM بمرتين إلى أربع مرات.

• الحجم والوزن: أكبر حجماً وأثقل وزناً بسبب الملفات والمحولات الداخلية وقطع التبريد (Heatsinks).

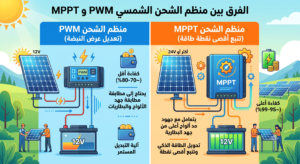

مقارنة شاملة: الفرق بين PWM و MPPT في أنظمة الطاقة الشمسية

لتسهيل الرؤية واتخاذ القرار، يلخص الجدول التالي أبرز الفروق الفنية والتشغيلية بين التقنيتين:

كيف تختار المنظم المناسب لمنظومتك الشمسية؟ (دليل عملي)

اختيار المنظم لا يجب أن يبنى على السعر فقط، بل على تحليل العائد على الاستثمار المتوقع لمنظومتك. إليك سيناريوهات عملية لتحديد الخيار الأفضل:

1. السيناريو الأول: منظومة إنارة بسيطة أو متنقلة (12 فولت – 150 واط)

• المعطيات: لوح شمسي واحد بقدرة 150 واط (جهده التشغيلي حوالي 18 فولت) مع بطارية 12 فولت 100 أمبير.

• القرار الأنسب: منظم PWM.

• السبب: الفاقد في الطاقة سيكون في حدود 30 واط فقط، وفرق السعر بين منظم PWM ومنظم MPPT في هذا الحجم قد يعادل ثمن شراء لوح شمسي إضافي. لذلك، الحل الأبسط والأوفر هو PWM.

2. السيناريو الثاني: منزل يعتمد على الطاقة الشمسية (24 فولت / 48 فولت – 2000 واط فما فوق)

• المعطيات: مصفوفة ألواح شمسية منزلية بقدرة 2000 واط، تستخدم ألواحاً حديثة بقدرة 500 واط للوح الواحد (جهد اللوح 45 فولت)، مع بنك بطاريات 24 فولت أو 48 فولت.

• القرار الأنسب: منظم MPPT (أو عاكس مدمج به شاحن MPPT).

• السبب: استخدام منظم PWM هنا سيؤدي إلى خسارة نحو 500 إلى 600 واط من إجمالي قدرة الألواح، وهو ما يعادل خسارة لوح كامل. منظم MPPT يضمن لك الاستفادة من كامل الـ 2000 واط، كما يتيح لك ربط الألواح على التوالي لتقليل الهدر في الكابلات.

نصيحة ذهبية للمهندسين والمستخدمين:

إذا كانت التكلفة الإضافية لشراء منظم MPPT أقل من تكلفة شراء ألواح شمسية إضافية لتعويض الفاقد، فإن MPPT هو الخيار الاقتصادي والفني الصحيح دائماً.

أهم النصائح عند تصميم وتركيب منظمات الشحن

• تأكد من سعة تيار المنظم (الأمبير): احسب أقصى تيار يمكن أن تنتجه الألواح وأضف إليه هامش أمان بنسبة 25%. (مثال: إذا كان تيار الألواح 30 أمبير، اختر منظماً بقدرة 40 أمبير على الأقل).

• راجع أقصى جهد دخول للمنظم (Max Voc): في منظمات MPPT، تأكد أن مجموع جهد الألواح الموصلة على التوالي في أبرد يوم في السنة لا يتعدى الحد الأقصى لجهد المنظم (مثل 100V أو 150V أو 250V).

• التسلسل الصحيح للتركيب: قم دائماً بتوصيل البطارية بمنظم الشحن أولاً لكي يتعرف المنظم على جهد النظام (12V أو 24V أو 48V)، ثم قم بتوصيل الألواح الشمسية ثانياً. لا تقم أبداً بتوصيل الألواح بالمنظم قبل توصيل البطارية.

• التهوية الجيدة: تنتج منظمات الشحن (خاصة MPPT عند العمل بأقصى قدرة) حرارة طبيعية أثناء التحويل؛ ركبها في مكان جيد التهوية وبعيداً عن أشعة الشمس المباشرة.

• اختر كابلات مناسبة: استخدم كابلات نحاسية مجلفنة مخصصة للطاقة الشمسية للحد من المقاومة والفقد في الجهد.

FAQ

1. هل يمكن استخدام منظم PWM مع ألواح شمسية بجهد مرتفع؟

من الناحية الفنية يمكن ذلك إذا كان المنظم يتحمل الجهد، ولكنه خطأ فني فادح؛ لأن منظم PWM سيقوم بقص جهد اللوح المرتفع (مثلاً 40 فولت) لينزل به إلى جهد البطارية (مثلاً 13 فولت)، مما يعني إهدار أكثر من 60% من قدرة اللوح الشمسي.

2. كم تبلغ نسبة الزيادة في إنتاج الطاقة عند استخدام منظم MPPT مقارنة بـ PWM؟

تتراوح الزيادة الفعلية في إنتاج الطاقة بين 20% إلى 30% على مدار العام. وتصل هذه النسبة إلى ذروتها في أيام الشتاء الباردة والأيام الغائمة، في حين تقل قليلاً في أيام الصيف شديدة الحرارة عندما ينخفض جهد الألواح الطبيعي.

3. هل يعمل منظم MPPT بكفاءة أفضل في الشتاء والأيام الغائمة؟

نعم، بكل تأكيد. في الشتاء تنخفض درجة حرارة الألواح مما يؤدي إلى ارتفاع جهدها الكهربائي (Voc و Vmp). تقنية MPPT تستغل هذا الارتفاع في الجهد وتحوله إلى تيار شحن أعلى، عكس منظم PWM الذي لا يستطيع الاستفادة من هذا الجهد الإضافي.

4. هل يمكن ربط منظمين (PWM و MPPT) على نفس بطارية النظام الشمسي؟

نعم، يمكن توصيل أكثر من منظم شحن (سواء كانوا MPPT أو PWM أو مزيجاً منهما) على نفس بنك البطاريات، بشرط أن تكون إعدادات جهد الشحن (Absorption & Float Voltage) مضبوطة بنفس القيم على جميع المنظمات، وأن يكون بنك البطاريات قادراً على تحمل إجمالي تيار الشحن الصادر من جميع المنظمات مجتمعة.

5. ما هي البطاريات المتوافقة مع كل من منظمات PWM و MPPT؟

تدعم معظم منظمات الشحن الحديثة (سواء PWM أو MPPT) مختلف أنواع البطاريات، بما في ذلك بطاريات الرصاص المغمورة (Flooded)، وبطاريات الجل (GEL)، وبطاريات الـ AGM، بالإضافة إلى بطاريات الليثيوم (LiFePO4). المهم هو اختيار منظم يتيح لك تخصيص إعدادات شحن تتناسب مع كتالوج البطارية التي تستخدمها.

6. كيف أعرف أن منظم MPPT الموجود في السوق حقيقي وليس PWM مقلد؟

للأسف، توجد أجهزة تجارية رخيصة يُكتب عليها MPPT وهي في الداخل PWM. يمكنك تمييز المنظم الحقيقي من خلال:

• الوزن والحجم: منظم MPPT الحقيقي ثقيل الوزن بسبب وجود ملفات الحث (Inductors) ومحولات الجهد الداخلية.

• السعر: المنظمات التي تباع بأسعار زهيدة جداً تكون دائماً PWM مقلدة.

• أقصى جهد دخول (Max Voc): منظمات MPPT الحقيقية تقبل جهوداً عالية للدخول (من 75 فولت حتى 250 فولت وأكثر)، بينما المنظمات المقلدة لا تتجاوز عادة 50 فولت.

Conclusion

إن فهم الفرق بين PWM و MPPT يمنحك المفتاح الأساسي لبناء منظومة طاقة شمسية ناجحة وعالية الكفاءة. باختصار، تُعتبر تقنية PWM خياراً ممتازاً واقتصادياً للأنظمة الصغيرة، والأحمال البسيطة، والأنظمة المتنقلة التي تتطابق فيها جهود الألواح مع البطاريات.

في المقابل، تتربع تقنية MPPT على قمة الخيارات الاحترافية للأنظمة المنزلية والتجارية المتوسطة والكبيرة؛ حيث تضمن لك استخلاص كل واط ممكن من ألواحك الشمسية، وتمنحك مرونة عالية في توصيل الألواح، وتوفر أداءً متفوقاً في مختلف الظروف الجوية. قبل أن تتخذ قرار الشراء، حدد حجم أحمالك الكهربائية، وادرس ميزانيتك، واختر التقنية التي تضمن لك أعلى عائد على استثمارك في الطاقة النظيفة.
